Автоматический переключатель фаз – многофункциональное устройство, предназначенное для обеспечения питанием в однофазной сети 220В.
В переключатель фаз поступает трёхфазное питание, а выходит из него одна фаза.
подробнее..
Это устройство сочетает в себе функцию реле контроля напряжения и функцию подключения вместо основной фазы любую другую, в которой напряжение ближе к норме,
когда на основной линии питание пропадает или выходит за установленные пределы. Эти функции устройство выполняет в автоматическом режиме.
Контроллер фаз предназначен для защиты трехфазного оборудования, которое используется в сети 380В переменного тока.
Контроллер обеспечивает защиту от изменения фазировки цепей питания, обрыва фазы, уменьшения или увеличения напряжения по каждой фазе в установленных пределах.
Устройство имеет регулировку времени отсутствия фазы от перенапряжения и выхода из строя оборудования, например: электродвигатели, системы обогрева и др.

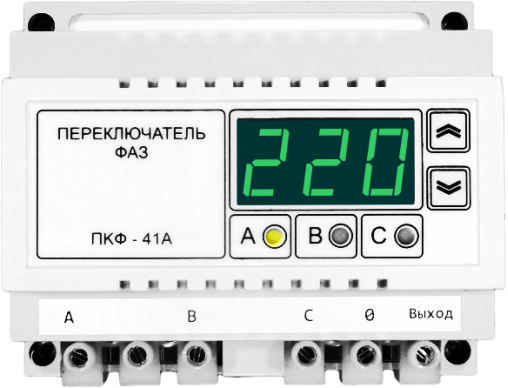

Переключатель фаз БАРЬЕР ПКФ-41А
Устройство защиты на DIN-рейку для трехфазной сети
- • эргономичная индикация
- • надежные и мощные обжимные клеммы
- • выбирает фазу максимально приближенную к допустимому
- • материал корпуса АБС пластик ПВ-0 (самозатухающий)
- • коммутируемый ток 40А
- • максимальная коммутируемая нагрузка 8,5 кВт
- • диапазон настройки верхнего предела отключения, 210-270 (250**)
- • диапазон настройки нижнего предела отключения, 120-200 В (170**)
- • диапазон настройки времени задержки подачи напряжения сек 10-600 (60**)
- • время срабатывания по верхнему пределу 0,2 сек
- • время срабатывания по нижнему пределу 1 сек
- • погрешность измерения +/- 1%
- • размеры(ВхШхГ) 90 х 108 х 67
- • Схема подключения (рис.3)
** - заводские установки
Переключатель фаз DEVOLT PS-43А
Устройство защиты на DIN-рейку для трехфазной сети
- • эргономичная индикация
- • надежные и мощные обжимные клеммы
- • контроль выхода от «залипания» контакта
- • материал корпуса АБС пластик ПВ-0 (самозатухающий)
- • если приоритетная фаза в режиме OFF, то выбирает фазу максимально
- приближенную к напряжению 220В
- • коммутируемый ток 40А
- • максимальная коммутируемая нагрузка 8,5 кВт
- • диапазон настройки верхнего предела отключения, 210-270 В (250**)
- • диапазон настройки нижнего предела отключения, 120-200 В(170**)
- • приоритетная фаза L1, L2, L3, OFF (OFF**)
- • время задержки первого включения нагрузки, 1-600 сек(15**)
- • время задержки возврата на приоритетную фазу, 5-600 сек(15**)
- • время задержки переключения по нижнему пределу,
- при 120В < Uизм < Uуст, 1-10 сек(1**)
- • погрешность измерения +/- 1%
- • размеры(ВхШхГ) 90 х 108 х 67
- • Схема подключения (рис.3)
** - заводские установки
Переключатель фаз DEVOLT PS-63А
Устройство защиты на DIN-рейку для трехфазной сети
- • эргономичная индикация
- • надежные и мощные обжимные клеммы
- • контроль выхода от «залипания» контакта
- • материал корпуса АБС пластик ПВ-0 (самозатухающий)
- • если приоритетная фаза в режиме OFF, то выбирает фазу максимально
- приближенную к напряжению 220В
- • коммутируемый ток 63А
- • максимальная коммутируемая нагрузка 14 кВт
- • диапазон настройки верхнего предела отключения, 210-270 В (250**)
- • диапазон настройки нижнего предела отключения, 120-200 В (170**)
- • приоритетная фаза L1, L2, L3, OFF (OFF**)
- • время задержки первого включения нагрузки, 1-600 сек(15**)
- • время задержки возврата на приоритетную фазу, 5-600 сек(15**)
- • время задержки переключения по нижнему пределу,
- при 120В < Uизм < Uуст, 1-10 сек(1**)
- • погрешность измерения +/- 1%
- • размеры(ВхШхГ) 90 х 108 х 67
- • Схема подключения (рис.3)
** - заводские установки

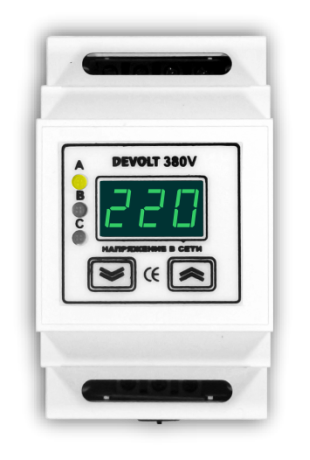

Контроллер фаз DEVOLT-380
Устройство защиты на DIN-рейку для трехфазной сети
- • обеспечивает защиту 3-х фазной сети от: изменения фазировки цепей питания, обрыва фазы,
- уменьшения или увеличения напряжения по каждой фазе в установленных пределах
- • оснащено регулировкой времени отсутствия фазы без необходимости выключения реле.
- • может применяться в щитах управления трехфазными нагрузками для защиты от перенапряжения
- и выхода из строя различного электрического оборудования
- • материал корпуса АБС пластик ПВ-0 (самозатухающий)
- • коммутируемый ток 5А
- • максимальная коммутируемая нагрузка 1кВт
- • подключается в цепь управления пускателем
- • диапазон настройки верхнего предела отключения 210В - 270В (заводские настройки 250В)
- • диапазон настройки нижнего предела отключения 120В - 190В (заводские настройки 175В)
- • диапазон настройки времени подачи напряжения 10 сек - 600 сек (заводские настройки 60 сек)
- • время срабатывания по верхнему пределу 0,2 сек
- • время срабатывания по нижнему пределу 1 сек
- • погрешность измерения "+/- 1%"
- • размеры(ВхШхГ) 90 х 53 х 67
- • Схема подключения (рис.5)
** - заводские установки
